商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌五网光电科技有限公司
- 型号720
- 接口类型其他
产品简介：

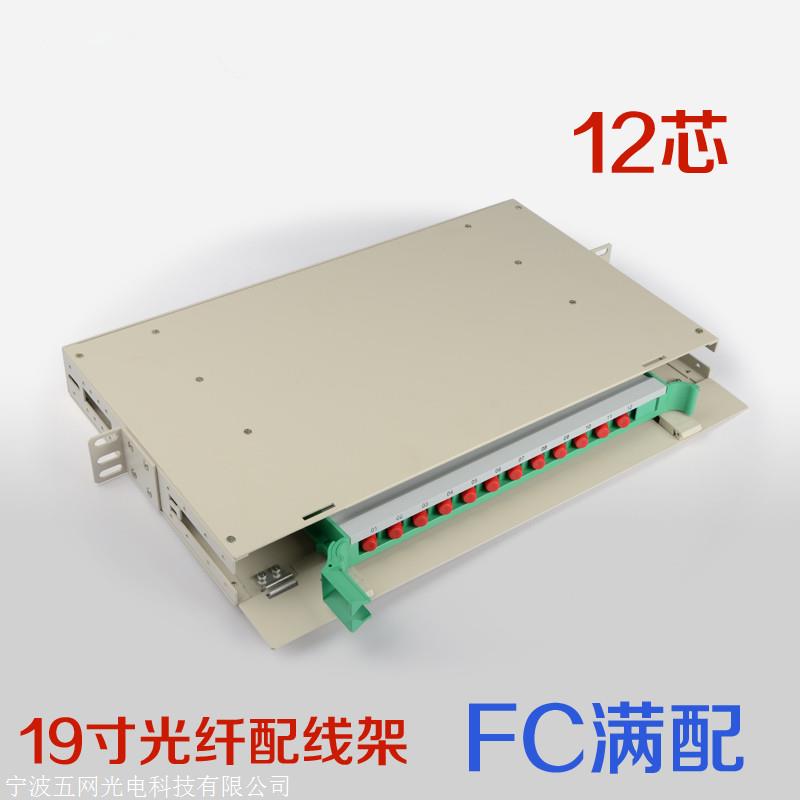

产品详情：ODF单元盒，ODF箱，ODF子框，19英寸ODF箱
12芯，16核，24核，32芯，48核，72核，96核，144核
基准：19规范安装
材料：外壳使用1.5mm厚的冷轧板环氧静电喷塑制成，外形美观，使用简便
色调：灰色；
使用条件
工作温度：-10°c〜+40°c
储存温度：-25°c〜+55°c
相对湿度：≤85％（+30°c）
大气压：70kpa〜106kpa
光电性能
标称工作波长：850nm，1310nm，1550nm
插入损耗：≤0.5db
回波损耗：pc≥40db，UPC≥50db，APC≥60db
电气强度：≥3KV（dc）/1min，无击穿，无电弧；
绝缘电阻：≥1000mω/500v（dc）
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机器性能
塑料组件的燃烧性能合乎GB51697-85的要求。
光缆的光纤穿越金属板孔时尚有一个保护罩纤芯，尾纤的曲率半径大于37.5mm
光缆进入机箱的曲率半径大于光缆直径的15倍
外壳由冷轧板制成，厚度为1.5mm，环氧静电喷塑，外观好看，使用便利
特征
具有光缆固定和保护功能
具有光缆终端功能
螺纹调整功能
光缆纤芯和尾纤的保护功能
适用范围
适用于光纤到小区，光纤到构筑物，远端模块局和无线基站的中小型分配系统
基准高（mm）宽（mm）深（mm）的重量和材料安装方式
24芯704303005.4冷轧板机架
48芯 .8
72芯20043030010.6
96芯255 43030012.2144芯：340*430*300ODF光纤熔接分配单元盒，也称之为odf分配盒，用以光纤熔接分配中所有塑料组件的材料单元盒具有防腐性能。金属零部件经过静电喷涂处置，以提高其防腐性能；材料的理化性能安定，相容性好。
3.1热缩保护管中所用材料和填料的热熔温度不最低120°c，热软化温度大于90°c，工作温度：-25°c至+40°c。
3.2所有材料均无毒，无腐蚀，对人体身心健康和其他装置无副作用。4？构造特性：
4.1用到19英寸规范安装界面，适当在各种机架和机柜上安装
4.2使用金属结构，表面喷涂静电喷涂，构造轻盈，外观美丽4.3总体模块化设计，正面操作全，安装灵巧，施工维护便利4.4抽拉式设计，集成焊接接线模块
4.5适用于束状和带状光缆
4.6每个磁盘可以安装12个FC，FC（双核），SC和ST适配器。适配器的前部呈30°角，这不仅确保了光纤的曲率半径，而且避免了激光对双眼的伤害。
4.7可以将模块从装置中取出展开操作，简便便利
4.8光缆和尾纤的存储空间均超过2m。
产品称呼ODF单位盒产品型号py-ODF4510
产品类别12、24、48、72的基本产品材料塑料构件ABS，盒体冷轧板
◆使用条件
*工作温度：-10°c〜+40°c
*储存温度：-25°c〜+55°c
*相对湿度：≤85％（+30°c）
*大气压：70kpa〜106kpa
◆光学性能
*标称工作波长：850nm，1310nm，1550nm
*插入损耗：≤0.5db
*回波损耗：pc≥40db，UPC≥50db，APC≥60db
*介电强度：≥3KV（dc）/1min，无击穿，无飞弧；
*绝缘电阻：≥1000mω/500v（dc）
*寿命：≥1000次
*接收盘光纤弯曲半径：≥40mm]
◆机械性能
*塑料组件的燃烧性能合乎GB51697-85的要求。
*光缆光纤越过金属板孔fashion具有保护罩纤芯，尾纤的曲率半径大于37.5mm
*光缆进入机箱，曲率半径大于光缆直径的15倍
*机柜由1.5mm冷轧板环氧静电喷塑制成，外形美观，用到便利
◆功能
*具有光缆固定和保护功能
*具有光缆端接功能
*调音功能
*光缆纤芯和尾纤的保护功能
◆适用范围
*适用于社区的光纤，构筑物的光纤，远端模块局和无线基站的中小型分配系统
